共通資料 LaTeX による原稿作成

本資料は複数の講義で共通に使う資料です. 学会発表の原稿を LaTeX で書き, GitHub の private リポジトリで教員と共有するまでを扱います. 原稿の様式には, 計測自動制御学会 (SICE) のシステム・情報部門 学術講演会 (SSI) のテンプレートを使います.

前提として共通資料 プログラミング用の設定で VSCode を, 共通資料 バージョン管理とGitHubで git と GitHub CLI を導入しておいてください.

LaTeX で原稿を書く理由

LaTeX は, 文章と書式の指示を書いたテキストファイルから PDF を組版する仕組みです. Word と比べると, 原稿をテキストで書くことで次の 3 つができます.

• 差分を読める: 原稿がテキストなので, git で何を書き換えたかを行単位で確認できます. 教員の添削も差分として残ります.
• 番号と参照を自動で振れる: 図, 表, 数式, 参考文献の番号は LaTeX が振ります. 図を 1 枚足しても, 本文中の「Fig. 2」を手で直す必要はありません.
• 学会の様式に合わせられる: 多くの学会が LaTeX のテンプレートを配布しています. 余白や文字の大きさはテンプレートが決めるので, 書き手は中身に集中できます.

LaTeX の原稿 (.tex) から PDF ができるまでには, 2 つのプログラムを順に動かします. 本資料では日本語に対応した pLaTeX で原稿を組版して .dvi という中間ファイルを作り, dvipdfmx で .dvi を PDF に変換します. SSI のテンプレートは pLaTeX 用に作られているので, それに合わせます.

paper.tex  --(platex)-->  paper.dvi  --(dvipdfmx)-->  paper.pdf

図や数式の番号を確定させるには pLaTeX を 2 回以上動かす必要があります. この手順は latexmk というプログラムが必要な回数だけ自動で繰り返すので, 書き手が回数を数える必要はありません.

TeX Live のインストール

TeX Live は, pLaTeX, dvipdfmx, latexmk と日本語のフォントをまとめた配布です. 容量が約 10 GB あり, インストールには数時間かかることがあります. 時間に余裕のあるときに, 電源とネットワークにつないだ状態で始めてください.

macOS

共通資料 プログラミング用の設定で入れた Homebrew で, TeX Live の macOS 版 (MacTeX) を入れます. -no-gui は, 付属のエディタなどを除いた版です. エディタには VSCode を使うので, こちらで足ります.

brew install --cask mactex-no-gui

途中で macOS のパスワードを求められたら入力します. 終わったらターミナルを開き直します.

Windows

winget には TeX Live がありません. TeX Live の公式サイトからインストーラ install-tl-windows.exe をダウンロードし, ダブルクリックで実行します. 警告が出たら「詳細情報」から「実行」を選びます.

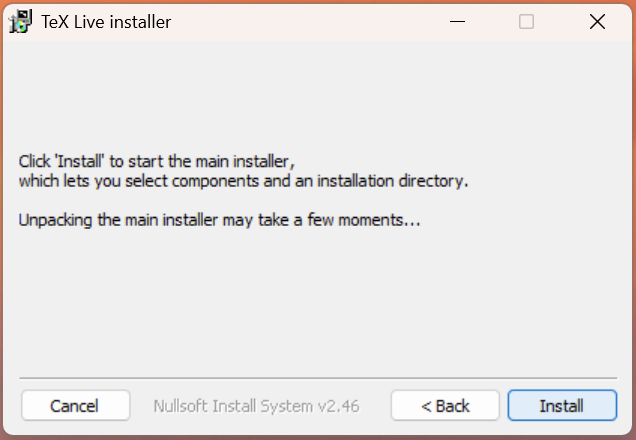

最初に開く画面で Install を押します.

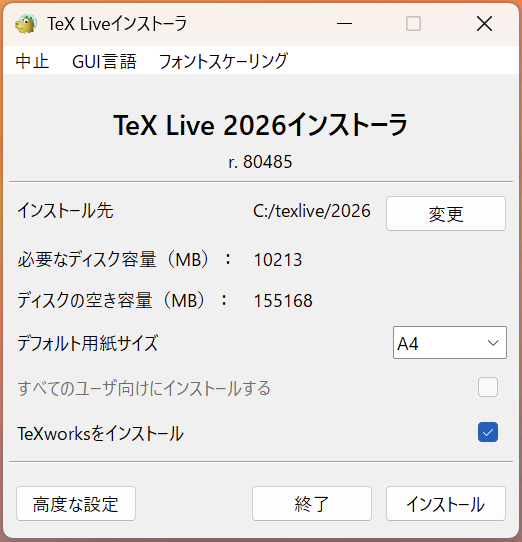

しばらくすると, TeX Live 2026 インストーラの画面が開きます. インストール先と用紙の大きさ (A4) は, 設定を変えずに インストール を押します. 必要なディスク容量は約 10 GB です. 空き容量が足りるかを, この画面で確かめてください.

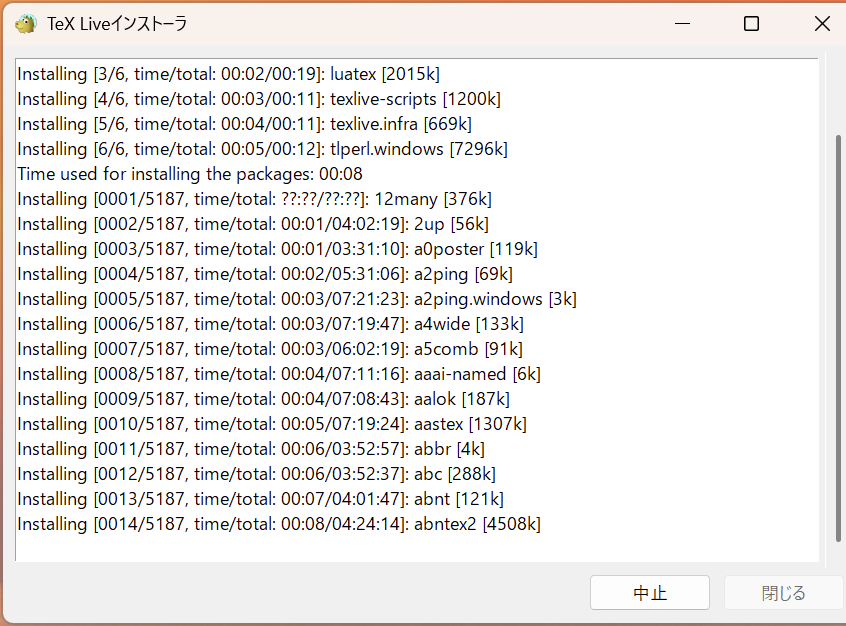

インストールが始まると, 入れたパッケージが 1 行ずつ表示されます. 5,000 を超えるパッケージを 1 つずつダウンロードするので, 回線によっては終わるまで数時間かかります. 途中でウィンドウを閉じたり, パソコンをスリープさせたりしないでください. 右下の「閉じる」が押せるようになったら完了です. 閉じたら PowerShell を開き直します.

インストールの確認

ターミナル (Windows は PowerShell) で次の 3 つを実行し, いずれもバージョンが表示されることを確認します.

platex --version
dvipdfmx --version
latexmk --version

platex が見つからないと表示された場合は, ターミナルを開き直してからもう一度試します. それでも見つからない場合は, パソコンを再起動します.

TeX Live を入れる前から VSCode を開いていた場合は, VSCode もすべて終了して起動し直します (macOS はウィンドウを閉じるだけでは終了しないので, Cmd + Q で終了します). 起動中の VSCode は, TeX Live を入れる前のコマンドの探し場所 (環境変数 PATH) を持ち続けるので, ターミナルで確認できても VSCode からのビルドでは latexmk が見つからないことがあります.

VSCode の LaTeX Workshop

VSCode では, 拡張機能 LaTeX Workshop で LaTeX の原稿を編集します. 共通資料 プログラミング用の設定の拡張機能の手順と同じく, 左の拡張機能のアイコンを押し, 検索窓に latex と入力して LaTeX Workshop の install を押します. すでに入れていれば, この手順は不要です.

LaTeX Workshop は, 既定では .tex を書き換えるたびに pdfLaTeX という英語向けのプログラムでビルドしようとします. 日本語の原稿は pdfLaTeX では組版できません. 次に作る原稿のリポジトリには, pLaTeX でビルドする設定のファイルが入っています (ビルドの設定ファイル).

原稿のリポジトリを作る

原稿は, 講義の進捗を記録するリポジトリとは別のリポジトリで管理します. 共著者である教員と共有する範囲を, 原稿だけに限るためです.

テンプレートから作る

原稿のリポジトリは, 教員が用意したテンプレートリポジトリ yakagika/ssi-paper-template から作ります. SSI の配布するテンプレートに, 本資料の設定 (ビルドの設定, 参考文献の書式, 記録しないファイルの指定) を加えたものです. 何を変えてあるかはテンプレートの中身で説明します.

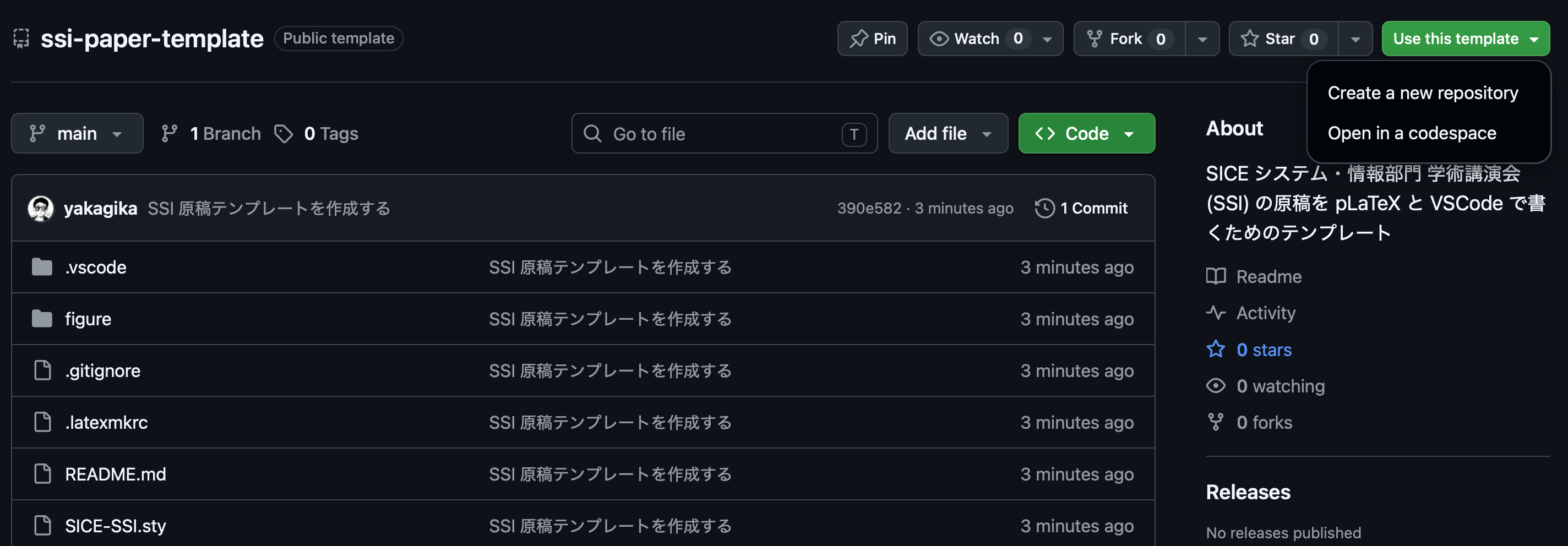

1. ブラウザで GitHub にログインした状態で, テンプレートリポジトリのページを開きます.

2. 右上の緑のボタン Use this template を押し, Create a new repository を選びます.



3. 入力画面で次のようにします.

   • Owner: 自分のアカウント
   • Repository name: 原稿だと分かる名前 (例: ssi2026-paper)
   • visibility: Private を選びます
   • Include all branches: チェックを入れないままにします

4. Create repository を押します.

自分のアカウントに, テンプレートと同じファイルを持つ private のリポジトリができます. このリポジトリは中身を複写した別のリポジトリで, テンプレートの変更の履歴も, テンプレートとのつながりも持ちません. 自分のリポジトリなので, 自由に commit して push できます.

作成したら, 教員を Collaborator に招待するの手順で教員を招待し, 作業用のディレクトリへ clone します. clone するのは, いま作った自分のリポジトリです.

cd ~/work
git clone https://github.com/<自分のユーザ名>/ssi2026-paper.git
cd ssi2026-paper
git remote -v

git remote -v は, push の送り先 (origin) を表示します. 自分のユーザ名のリポジトリが表示されていれば, そのまま使えます.

テンプレートの中身

入っているファイル

clone したリポジトリには, 次のファイルが入っています.

ssi2026-paper/
├── .gitignore
├── .latexmkrc
├── .vscode/
│   └── settings.json
├── README.md
├── SICE-SSI.sty
├── figure/
│   └── count.png
├── paper.tex
├── references.bib
└── sice-ssi.bst

SSI の様式そのもの (SICE-SSI.sty) は, 大会のページの発表要領で配布されています. 2026 年の大会ではSSI2026 の発表要領にあり, 原稿の分量などの決まりもそこに書かれています. 投稿の前に, その年の発表要領を読んでください.

SSI の配布版から変えたところ

SSI の配布する見本 (sample.tex) から, 次の 3 点を変えてあります.

図を読み込む指定. 配布版は, 図を読み込むパッケージを \usepackage[dvips]{graphicx} と指定しています. dvips は, .dvi を PDF でなく PostScript という形式に変換するプログラムです. この指定のまま Python で作った PNG の図を読み込むと, 図の大きさを読み取れず, Cannot determine size of graphic というエラーでビルドが止まります. 本資料では dvipdfmx で PDF を作るので, テンプレートでは \usepackage[dvipdfmx]{graphicx} に変えてあります. 他の学会のテンプレートを使うときも, この指定を確かめてください.

参考文献. 配布版は参考文献を原稿の末尾に手で書く方式です. テンプレートでは, 文献の情報を references.bib にまとめて書き, 番号と書式は自動で整える方式に変えてあります. 書式を決める sice-ssi.bst は, 配布版の見本が推奨する形式に合わせて作ったものです.

ビルドと記録の設定. .latexmkrc, .vscode/settings.json, .gitignore を加えてあります. 中身は次の節で説明します.

ビルドの設定ファイル

ビルドの設定は 2 つのファイルにあります. どちらもリポジトリに記録されているので, 教員が clone したときも同じ設定でビルドできます.

1 つ目は, latexmk の設定ファイル .latexmkrc です. ファイル名は . から始まります.

$latex = 'platex -synctex=1 -interaction=nonstopmode -file-line-error %O %S';
$bibtex = 'pbibtex %O %B';
$dvipdf = 'dvipdfmx %O -o %D %S';
$pdf_mode = 3;

1 行目は, 組版に platex を使う指定です. 後ろの 3 つのオプションは, PDF と原稿の行を対応づける情報を作ること, エラーで止まらず最後まで処理すること, エラーの位置をファイル名と行番号で表示することを指定します. 2 行目は, 参考文献の一覧を作るのに日本語に対応した pbibtex を使う指定です. 3 行目は, .dvi から PDF への変換に dvipdfmx を使う指定です. 4 行目の $pdf_mode = 3 は, latexmk に「.dvi を作り, dvipdfmx で PDF にする」という手順を選ばせます.

2 つ目は, VSCode の設定ファイル .vscode/settings.json です.

{
    "latex-workshop.latex.recipe.default": "latexmk (latexmkrc)",
    "latex-workshop.latex.autoBuild.run": "onSave"
}

1 行目は, LaTeX Workshop に .latexmkrc の設定どおりに latexmk を動かす手順 (recipe) を選ばせます. 2 行目は, ファイルを保存したときにビルドする指定です. このファイルはこのリポジトリを開いたときだけ効くので, 他のリポジトリの VSCode の設定は変わりません.

保存でビルドされることの確認

VSCode でリポジトリのディレクトリを開き, paper.tex を開きます. 何か 1 文字書き足して消し, Ctrl + S (macOS は Cmd + S) で保存します.

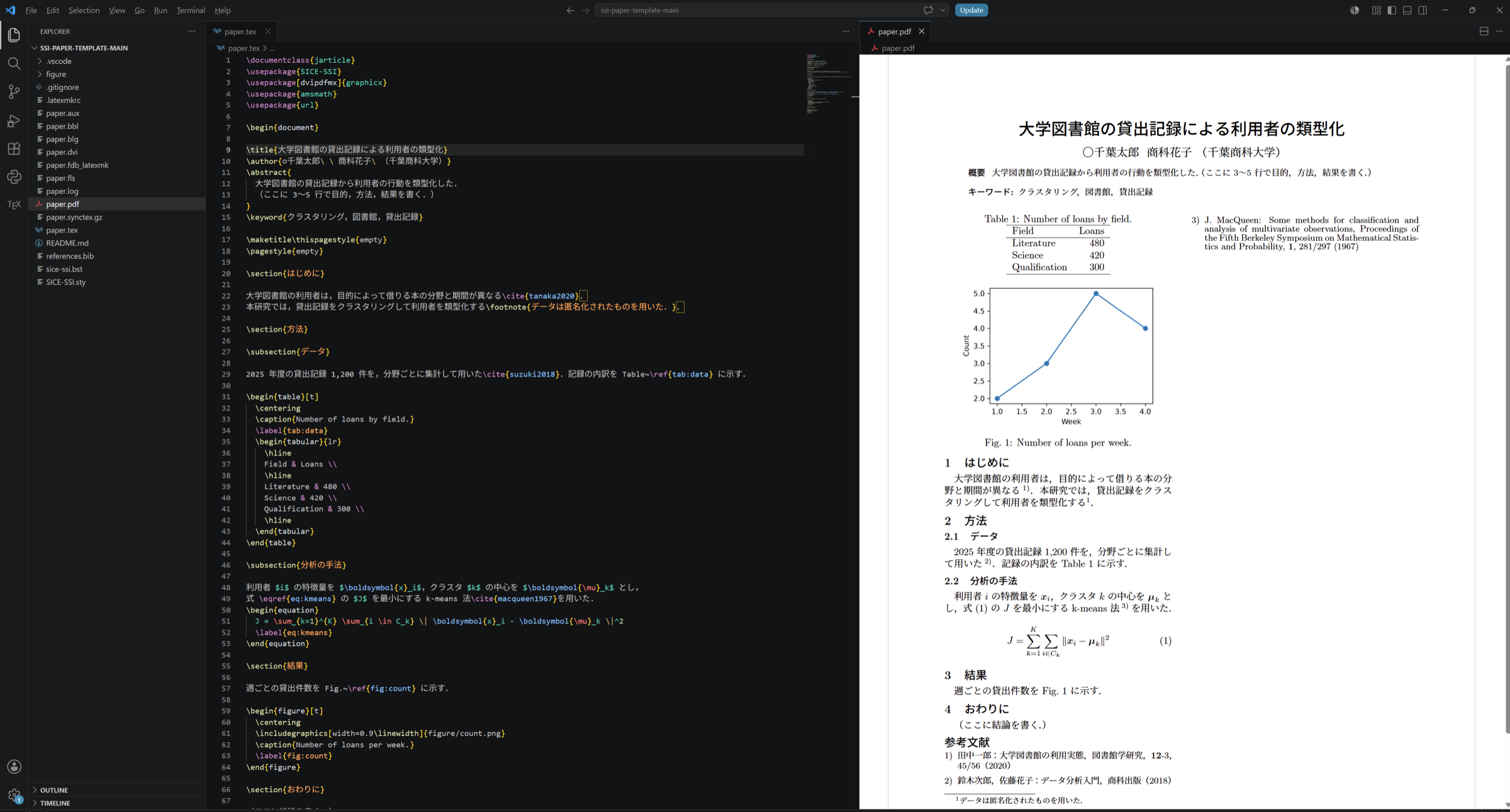

保存するとビルドが始まり, 画面の下端のステータスバーに進み具合が表示されます. 終わると paper.tex と同じディレクトリに paper.pdf ができます. エディタの右上にある View LaTeX PDF のアイコンを押すか, Ctrl + Alt + V (macOS は Cmd + Option + V) を押すと, PDF がエディタの右側に開きます. 開いた PDF は, 保存してビルドし直すたびに更新されます.

左のエクスプローラーには, paper.pdf のほかに paper.aux や paper.log などのファイルが増えます. これらはビルドの途中で作られるファイルで, 記録の対象から外してあります (記録するもの).

ビルドに失敗すると, 画面の下の「問題」(Problems) の欄にエラーが表示されます. エラーの読み方はエラーが出たときで扱います.

原稿の書き方

テンプレートの paper.tex には, はじめから原稿の骨組みが書いてあります. この節では骨組みを例に書き方を説明します. 自分の原稿は, paper.tex の中身を書き換えて作ります.

原稿の骨組み

次がテンプレートの paper.tex です. SSI の原稿に必要な要素をひととおり含みます. 研究の内容は架空のもので, 参考文献のうち日本語の 2 件も実在しません.

\documentclass{jarticle}
\usepackage{SICE-SSI}
\usepackage[dvipdfmx]{graphicx}
\usepackage{amsmath}
\usepackage{url}

\begin{document}

\title{大学図書館の貸出記録による利用者の類型化}
\author{○千葉太郎\ \ 商科花子\ （千葉商科大学）}
\abstract{
  大学図書館の貸出記録から利用者の行動を類型化した．
  （ここに 3〜5 行で目的，方法，結果を書く．）
}
\keyword{クラスタリング，図書館，貸出記録}

\maketitle\thispagestyle{empty}
\pagestyle{empty}

\section{はじめに}

大学図書館の利用者は，目的によって借りる本の分野と期間が異なる\cite{tanaka2020}．
本研究では，貸出記録をクラスタリングして利用者を類型化する\footnote{データは匿名化されたものを用いた．}．

\section{方法}

\subsection{データ}

2025 年度の貸出記録 1,200 件を，分野ごとに集計して用いた\cite{suzuki2018}．記録の内訳を Table~\ref{tab:data} に示す．

\begin{table}[t]
  \centering
  \caption{Number of loans by field.}
  \label{tab:data}
  \begin{tabular}{lr}
    \hline
    Field & Loans \\
    \hline
    Literature & 480 \\
    Science & 420 \\
    Qualification & 300 \\
    \hline
  \end{tabular}
\end{table}

\subsection{分析の手法}

利用者 $i$ の特徴量を $\boldsymbol{x}_i$，クラスタ $k$ の中心を $\boldsymbol{\mu}_k$ とし，
式 \eqref{eq:kmeans} の $J$ を最小にする k-means 法\cite{macqueen1967}を用いた．
\begin{equation}
  J = \sum_{k=1}^{K} \sum_{i \in C_k} \| \boldsymbol{x}_i - \boldsymbol{\mu}_k \|^2
  \label{eq:kmeans}
\end{equation}

\section{結果}

週ごとの貸出件数を Fig.~\ref{fig:count} に示す．

\begin{figure}[t]
  \centering
  \includegraphics[width=0.9\linewidth]{figure/count.png}
  \caption{Number of loans per week.}
  \label{fig:count}
\end{figure}

\section{おわりに}

（ここに結論を書く．）

\small
\bibliographystyle{sice-ssi}
\bibliography{references}
\normalsize

\end{document}

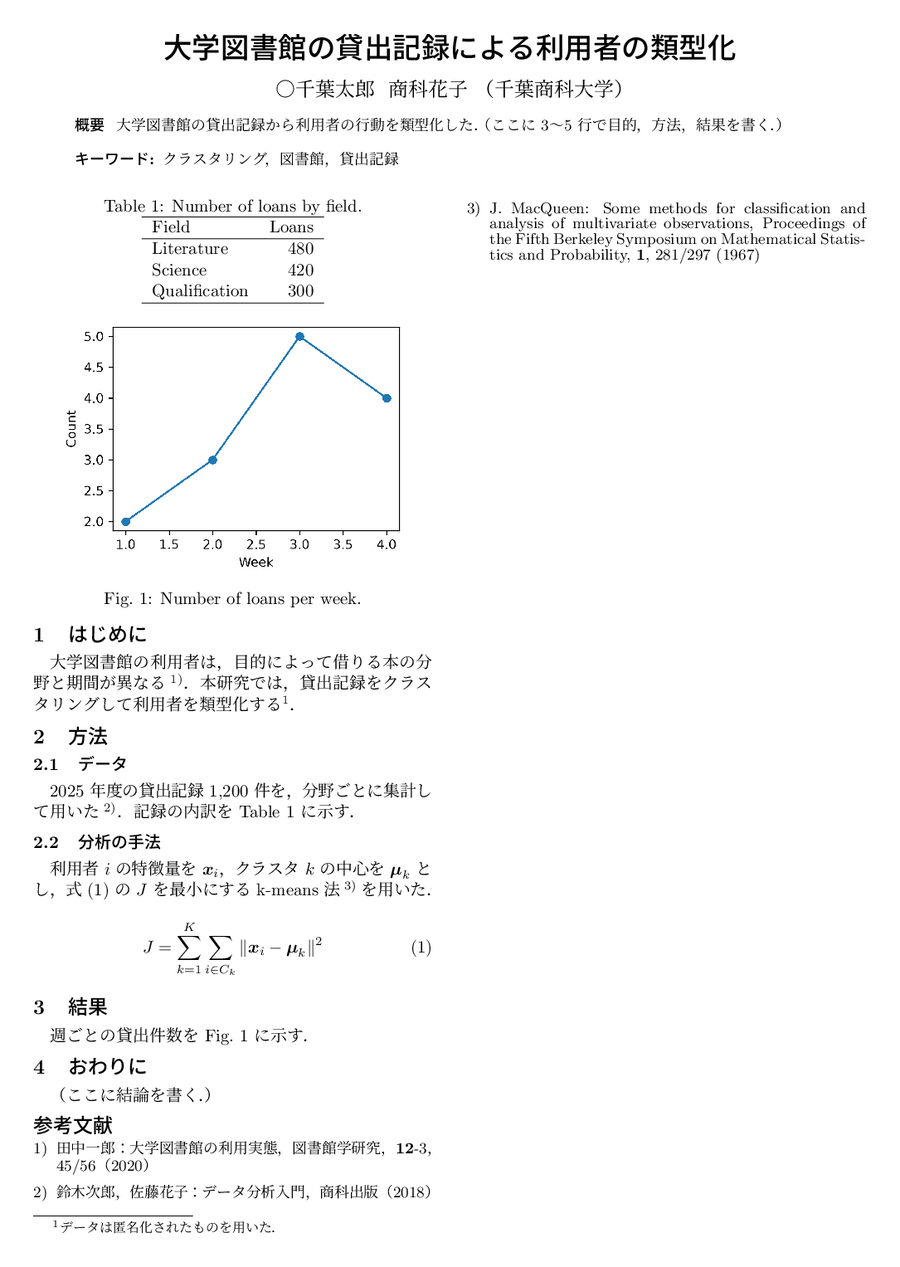

VSCode 上で保存すると, 次の PDF ができます. 表と図は [t] の指定によりページの上端に置かれ, 本文は 2 段組になります.

LaTeX の原稿は, \ で始まるコマンドと, \begin{...} から \end{...} までで範囲を指定する環境で書式を指示します. \begin{document} より前をプリアンブルといい, 使う様式とパッケージを宣言します. 骨組みの 1〜5 行目は, jarticle (日本語の論文の基本の書式) に SSI の様式 SICE-SSI を重ね, 図を読み込む graphicx, 数式を書く amsmath, 参考文献の URL を書く url を使う宣言です.

題目, 著者, 概要, キーワード

\title, \author, \abstract, \keyword に書いた内容は, \maketitle の位置に 1 段組で組まれます. SSI の様式では次の点に従います.

• 著者: 発表する人 (登壇者) の名前の前に ○ を付けます. 名前の間は \ \ で空白を空け, 最後に所属を全角の括弧で書きます
• 概要: 目的, 方法, 結果を 3〜5 行にまとめます
• キーワード: 3〜5 語を ， で区切ります

\maketitle の後の \thispagestyle{empty} と \pagestyle{empty} は, ページ番号を付けない指定です. SSI の見本のとおりに残してください.

節と小節

\section{...} で節, \subsection{...} で小節を作ります. 番号 (1, 2.1 など) は LaTeX が振ります. 番号を付けたくない見出しには \section*{...} と * を付けます.

本文の段落は, 空行で区切ります. 1 行の改行だけでは段落は変わりません. 原稿のテキストでは 1 文ごとに改行しておくと, git の差分が文単位で表示され, 教員の添削がどの文に入ったかを読みやすくなります.

数式

文中の数式は $ で囲みます. $\boldsymbol{x}_i$ は太字のベクトル \boldsymbol{x}_i に, _ は下付き, ^ は上付きになります.

番号を付けて別の行に置く数式は equation 環境で書き, \label{...} で名前を付けます. 本文からは \eqref{...} で参照すると, 括弧つきの番号 (1) が入ります.

\begin{equation}
  J = \sum_{k=1}^{K} \sum_{i \in C_k} \| \boldsymbol{x}_i - \boldsymbol{\mu}_k \|^2
  \label{eq:kmeans}
\end{equation}

\sum_{k=1}^{K} は \sum_{k=1}^{K} に, \in は \in に, \| はノルムの記号 \| になります. 記号の書き方が分からないときは, 「LaTeX 記号名」で検索するか, 書きたい数式をコーディングエージェントに伝えて LaTeX の書き方を尋ねてください. 尋ねた結果は, ビルドした PDF で意図した数式になっているかを必ず確認します.

図

図のファイルは, リポジトリの figure というディレクトリに置きます. Python で作った図は, savefig で解像度を指定して PNG で保存します.

fig.savefig("figure/count.png", dpi=300)

dpi=300 は, 1 インチあたり 300 画素で保存する指定です. 2 段組の原稿では図が小さく印刷されるので, 既定の解像度では文字がにじみます.

原稿では figure 環境の中で \includegraphics を使って読み込みます. width=0.9\linewidth は, 図の幅を段の幅の 9 割にする指定です. 段をまたいで横いっぱいに置きたい図は, figure を figure* に変えます.

\begin{figure}[t]
  \centering
  \includegraphics[width=0.9\linewidth]{figure/count.png}
  \caption{Number of loans per week.}
  \label{fig:count}
\end{figure}

SSI の様式では, 図の説明文 (\caption) と図の中の文字を英語で書き, 本文からは「Fig.~ に示す」のように Fig. を付けて参照します. ~ は改行しない空白で, 「Fig.」と番号が行をまたいで分かれるのを防ぎます. Python で図を作るときも, 軸の名前などを英語にしておきます.

表

表は table 環境の中に tabular 環境で書きます. {lr} は列ごとの文字の寄せ方で, l は左寄せ, r は右寄せ, c は中央です. 列は & で区切り, 行の終わりに \\ を書きます. \hline は横線です.

\begin{table}[t]
  \centering
  \caption{Number of loans by field.}
  \label{tab:data}
  \begin{tabular}{lr}
    \hline
    Field & Loans \\
    \hline
    Literature & 480 \\
    \hline
  \end{tabular}
\end{table}

表の説明文は表の上に置くので, \caption を tabular より前に書きます. 本文からは Table~\ref{tab:data} で参照します.

参考文献

参考文献は, 文献の情報を references.bib に 1 件ずつ書き, 本文からは \cite{名前} で引用します. 番号と書式は, ビルドのときに自動で整います. 次がテンプレートの references.bib です.

@article{tanaka2020,
  author  = {田中 一郎},
  title   = {大学図書館の利用実態},
  journal = {図書館学研究},
  volume  = {12},
  number  = {3},
  pages   = {45--56},
  year    = {2020}
}

@book{suzuki2018,
  author    = {鈴木 次郎 and 佐藤 花子},
  title     = {データ分析入門},
  publisher = {商科出版},
  year      = {2018}
}

@inproceedings{macqueen1967,
  author    = {MacQueen, J.},
  title     = {Some methods for classification and analysis of multivariate observations},
  booktitle = {Proceedings of the Fifth Berkeley Symposium on Mathematical Statistics and Probability},
  volume    = {1},
  pages     = {281--297},
  year      = {1967}
}

@misc{ssi2026,
  author = {{計測自動制御学会 システム・情報部門}},
  title  = {SSI2026 発表要領},
  url    = {https://www.sice.or.jp/org/SSI2026/presentation.html},
  note   = {2026 年 10 月 9 日参照}
}

1 件は @種類{名前, 項目 = {値}, ...} の形です. 名前 は本文の \cite{...} に書く名前で, 著者と年を組み合わせると覚えやすくなります. よく使う種類は次の 4 つです.

項目の書き方は次のとおりです.

• 著者: 複数の著者は and でつなぎます. 日本語の名前は姓と名の間に空白を入れます. 学会や組織のように姓と名に分けない名前は, {{...}} と二重の括弧で囲みます
• ページ: 45--56 のように - を 2 つ続けます. 書式の指定により 45/56 と表示されます
• Web のページ: url にアドレスを, note に参照した日を書きます

原稿の側では, 参考文献を置く位置 (本文の最後) に次の 4 行を書きます.

\small
\bibliographystyle{sice-ssi}
\bibliography{references}
\normalsize

\bibliographystyle{sice-ssi} は書式の指定で, sice-ssi.bst を使います. \bibliography{references} は文献の一覧のファイル references.bib の指定で, 拡張子は付けません. 前後の \small と \normalsize は, 参考文献の文字を本文より一段小さくする指定です.

ビルドすると, 本文で引用した文献だけが, 引用した順に番号つきで並びます. 引用した箇所には上付きの番号 1) が入ります. テンプレートの references.bib には 4 件ありますが, 本文で引用していない ssi2026 は一覧に載りません. 書式は SSI の見本が推奨する次の形で, 英語の文献は句読点が半角になります.

雑誌論文: 田中一郎：大学図書館の利用実態，図書館学研究，12-3，45/56（2020）
単行本:   鈴木次郎，佐藤花子：データ分析入門，商科出版（2018）
予稿集:   J. MacQueen: Some methods for classification ..., Proceedings of ..., 1, 281/297 (1967)
Web:      計測自動制御学会 システム・情報部門：SSI2026 発表要領，https://...（2026 年 10 月 9 日参照）

巻の番号 (12, 1) は太字で表示されます.

論文の検索サイト (Google Scholar, CiNii Research など) では, 文献の情報を BibTeX の形式で書き出せます. 書き出したものを references.bib に貼り付け, 名前 を分かりやすいものに変えて使えます. ただし書き出した情報は, 項目が欠けていたり, 日本語の著者名が崩れていたりすることがあります. ビルドした PDF で, 著者, 題目, 巻, ページ, 年を元の文献と見比べてください.

references.bib を書き換えても PDF に反映されないときは, paper.tex を開いて保存し直します.

脚注

\footnote{...} を書いた位置に番号が入り, 内容は段の下に置かれます. 題目に付ける注 (他の学会で発表済みであることの断り書きなど) は, \title の中で \thanks{...} を使います.

エラーが出たとき

ビルドに失敗すると, 「問題」(Problems) の欄にエラーの内容と行番号が出ます. 行番号の位置か, その少し前に原因があります. 初めのうちによく出るエラーと警告は次の 4 つです.

% から行末まではコメントとして無視されます. 本文で % を記号として書くときは \% と書きます.

PDF の参照が ?? と表示される場合は, 番号がまだ確定していません. もう一度保存すると latexmk が組版を繰り返し, 番号が入ります. それでも ?? のままなら, \label と \ref の名前が一致しているかを確認します.

GitHub で教員と共有する

記録するもの

リポジトリには, 原稿を組版し直すのに必要なファイルだけを記録します. テンプレートから作ったリポジトリには, 次のファイルがはじめから記録されています.

組版した paper.pdf は記録しません. PDF は中身が文字でないので, git は行に分けて合わせられません. 教員と自分の両方が PDF を記録すると, 本文の別々の箇所を直していても, git pull のたびに PDF がコンフリクトになります. PDF は原稿からいつでも作り直せるので, 記録するのは原稿だけにし, PDF は各自の手元でビルドします.

テンプレートの .gitignore は, .aux, .log, .dvi, .bbl, .synctex.gz などの中間ファイルと, リポジトリの一番上にある PDF (paper.pdf) を記録の対象から外します. PDF の指定は /*.pdf で, 先頭の / があるので figure/ に置いた PDF の図は外れません. ビルドした後に git status を実行し, 中間ファイルと paper.pdf が出てこないことを確認してください.

記録して送る

共通資料 バージョン管理とGitHubの日常的に使うコマンドで, 原稿の変更を記録して送ります.

git status
git diff paper.tex
git add paper.tex references.bib figure/
git commit -m "結果の節に貸出件数の図を加える"
git push

変更の確認は paper.tex の差分で行い, 紙面はビルドした PDF を目で確かめます.

教員の添削を取り込む

教員は, 原稿を手元に取り込んでビルドした PDF を読み, 原稿を直接直して commit することがあります. 教員が push した変更は git pull で手元に取り込み, 自分の変更と合わせます. pull と merge の使い方, 最初に一度だけ行う設定, コンフリクトの解決の手順は, 共通資料 バージョン管理とGitHubのpull: GitHub 側の変更を取り込むとmerge: 2 つの変更を合わせるで扱います.

原稿のリポジトリでは, 作業を始める前に毎回 git pull します. 取り込んだ後に git log を実行すると, 教員の commit が履歴に並んでいます. どこを直されたかは, git show <commit の識別子> で差分として確認できます.

手元の paper.pdf は記録していないので, git pull では更新されません. 取り込んだ後に VSCode で paper.tex を開いて保存し, PDF を作り直してから, 教員の添削が紙面に入っていることを確かめます.

教員と自分が paper.tex の同じ行を直していると, git pull はコンフリクトで止まります. そのときはコンフリクトの解決の手順で印を消して書き直し, 保存して PDF を作り直し, 紙面を確かめてから commit します. どちらを残すか判断できないときは, git merge --abort で合流を始める前の状態に戻し, 教員に相談してください.

演習

git status
git add paper.tex references.bib figure/
git diff --staged --stat
git commit -m "SSI の原稿の骨組みを作る"
git push

この資料を使う講義

この資料は, 次の講義から参照されます. 講義ごとの扱いは, それぞれの資料の最初の章で案内します.

• 特別講義DS
• データサイエンス実践
